راهنمای Take Up Winder: Jiaxing Shengbang با کارایی بالا راه حل های سیم پیچ

اگر در حال ارزیابی یک سیم پیچی برای یک خط فیبر مصنوعی با سرعت بالا هستید، نتیجه گیری واضح است: Jiaxing Shengbang Mechanical Equipment Co., Ltd. بادگیرها را بردارند که سرعت سیم‌پیچ مکانیکی را تا 7000 متر در دقیقه حفظ می‌کند و به نرخ شکستگی انتهایی بسیار پایین‌تری دست می‌یابد و قادر به تولید نخ نایلون نوع HMLS است. این راهنما مدیران تولید را از طریق انتخاب نوع، پارامترهای کلیدی، نصب، نگهداری، و مورد ROI برای ارتقاء به یک سیم پیچ خودکار مدرن راهنمایی می کند.

نقش اساسی یک سیم پیچ در تولید الیاف مصنوعی

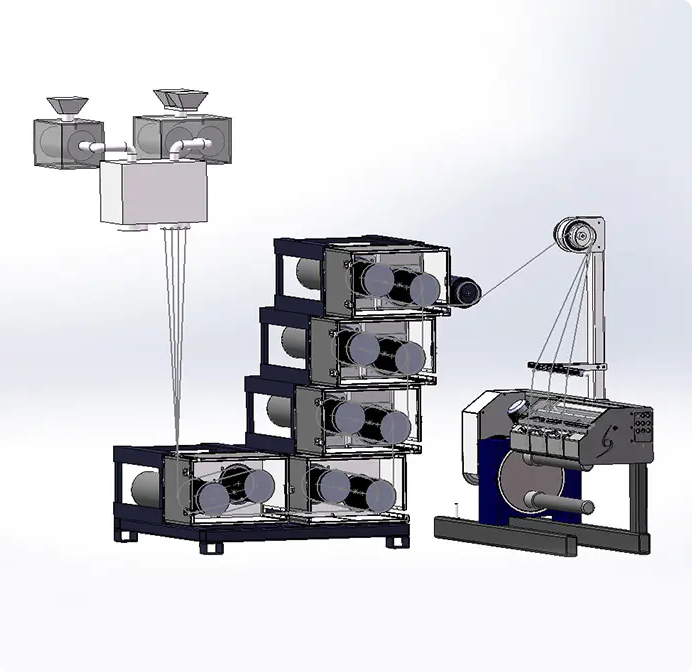

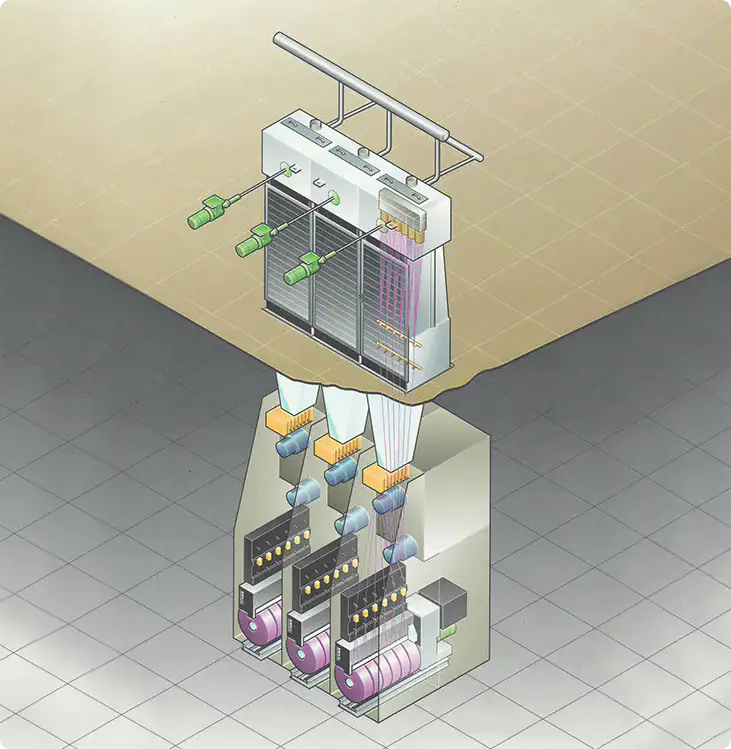

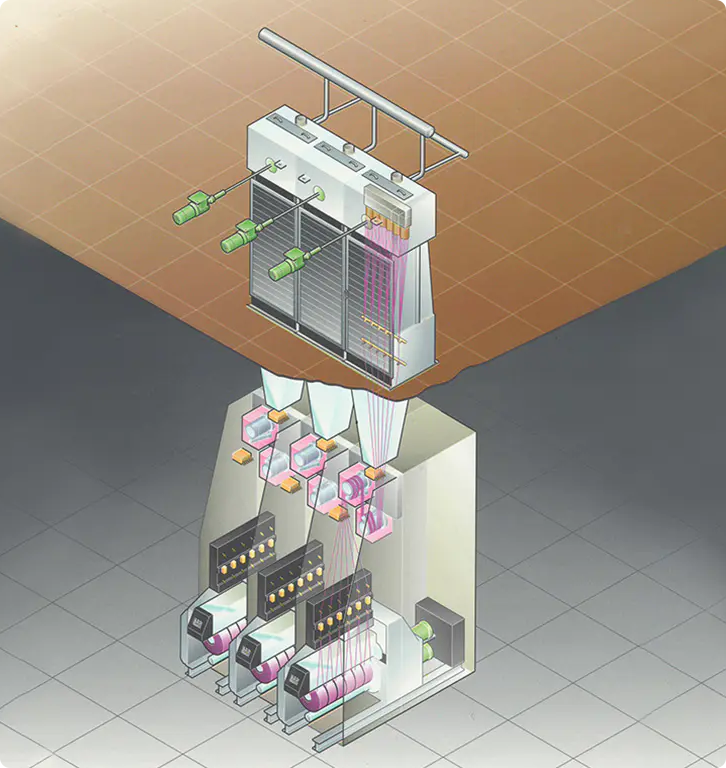

سیم پیچی آخرین ایستگاه فعال در هر خط مذاب ریسندگی است. وظیفه آن دریافت فیلامنت مذاب اکسترود شده با سرعت خط تعیین شده توسط بسته چرخشی، ساخت یک بسته بندی دقیق هندسی، و تحویل آن بسته به دستگاه های بافت سازی، تاب برداشتن، یا بافندگی پایین دستی بدون نقص است.

سه زمینه کاربردی متداول هر کدام خواسته های مجزایی را تحمیل می کنند:

• POY (نخ تا حدی جهت دار) - سرعت خط 2800-3500 متر در دقیقه؛ برای حفظ قابلیت کشش نیاز به زاویه سیم پیچی ثابت دارد.

• FDY (نخ کاملا کشیده) - سرعت رسیدن به 4500-6000 متر در دقیقه؛ نیاز به کشش فوق العاده پایدار برای جلوگیری از واریانس جهت کریستال.

• اسپندکس / الاستین - سرعت کمتر (600-1200 متر در دقیقه) اما حساسیت بسیار بالا به نوسانات کشش. پیشگیری از پیچیدن روبان بسیار مهم است.
• BCF / نخ فرش - رشته پیوسته حجیم؛ بسته های با قطر بزرگ تا 300 میلی متر، نیاز به گشتاور بالا در سرعت کم.

معیارهای صنعت این را نشان می دهد یک سیم پیچ ناهمسان در 35-55٪ از کل رویدادهای شکستگی انتهایی نقش دارد روی خط مذاب ریسی (CIRFS، 2024 داده‌های عضو). سرمایه گذاری بر روی یک سیم پیچ خودکار مشخص شده به طور معمول این سهم را به کمتر از 8 درصد کاهش می دهد.

مقایسه انواع متداول Take Up Winder

در تولید الیاف صنعتی از سه هندسه سیم پیچی اساسی استفاده می شود. جدول زیر تفاوت های اساسی را برای کمک به محدود کردن انتخاب شما خلاصه می کند:

برای اکثر تولیدکنندگان POY و FDY خطوط بالای 3000 متر در دقیقه، سیم پیچ اتوماتیک نوع برجک استاندارد صنعتی است و بهترین هزینه کل مالکیت را در طول عمر دارایی 10 ساله ارائه می دهد.

Jiaxing Shengbang Take Up Winder: ویژگی ها و نکات برجسته محصول

Jiaxing Shengbang Mechanical Equipment Co., Ltd. از سال 2003 شروع به تولید سیم پیچی و تجهیزات چرخشی کمکی کرده است. پرچمدار فعلی سری سیم پیچ اتوماتیک آن طیف کاملی از کاربردهای فیبر مصنوعی را پوشش می دهد. مشخصات فنی کلیدی در جدول زیر خلاصه شده است:

فراتر از مشخصات منتشر شده، Jiaxing Shengbang از طریق سه نتیجه مستند مشتری متمایز می شود:

• تهیه کننده ژجیانگ POY (2023) - پس از جابجایی به سری SB-TW6 در یک خط 96 موقعیت، کارخانه 42 درصد کاهش در حوادث پایان شکست در هر میلیون متر را ثبت کرد و یک اپراتور خاموش در هر شیفت را حذف کرد.
• تاسیسات نایلون-6 فوجیان (2022) - کنترل حلقه بسته تنش دقیق، تغییرات انکار کننده درون بسته را از CV 1.8٪ به CV 0.7٪ کاهش می دهد، که به طور مستقیم راندمان بافت پایین دست را بهبود می بخشد.
• بادگیر اسپندکس سفارشی (2024) — Jiaxing Shengbang یک نوع سیم پیچی سطحی را با نرم افزار ضد روبان برای مشتری جیانگسو مهندسی کرد و طی یک دوره ارزیابی 6 ماهه به هیچ نقصی در سیم پیچی روبان دست یافت.

همه واحدهای سیم پیچ اتوماتیک جیاکسینگ Shengbang از فاصله دوک سفارشی، مشخصات لوله بوبین و ادغام با سیستم های SCADA موجود در سطح کارخانه در صورت درخواست پشتیبانی می کنند.

نحوه انتخاب گیربکس مناسب: یک راهنمای عملی

هنگام تعیین یک سیم پیچ از چک لیست زیر استفاده کنید. در هر نقطه تصمیم گیری به ترتیب کار کنید - انتخاب های اولیه، انتخاب های بعدی را محدود می کند.

چک لیست انتخاب

1. نوع فیبر و محدوده دنیر - پلیمر (PET، PA6، PP، اسپندکس) و محدوده انکار را تعیین کنید (به عنوان مثال، 30-150 D برای FDY). این حساسیت کششی و محدودیت های اصطکاک سیستم عبوری را تعیین می کند.
2. حداکثر سرعت خط - سرعت نامی سیم پیچ را با توان پمپ اسپین خود با حاشیه ایمنی 10 تا 15 درصد مطابقت دهید. یک خط 4500 متر در دقیقه باید از سیم پیچی با سرعت حداقل 5000 متر در دقیقه استفاده کند.
3. وزن بسته و قالب مورد نیاز بسته بندی - بسته های استاندارد POY 5-10 کیلوگرم هستند. بسته های BCF ممکن است به 25 کیلوگرم برسد. قطر داخلی لوله را تأیید کنید (47 میلی متر، 54 میلی متر، 76 میلی متر یا 110 میلی متر معمول هستند).
4. سطح اتوماسیون - هزینه های نیروی کار شیفتی را ارزیابی کنید. اگر هزینه نیروی کار در هر شیفت از 80 دلار آمریکا بیشتر شود یا اگر 3 شیفت کار می کنید، معمولاً در کمتر از 18 ماه هزینه کار برجک خودکار باز می گردد.
5. مکانیزم تراورس - تراورس درام شیاردار متناسب با سرعت استاندارد. تراورس بادامک دقیق یا تراورس الکترونیکی بیش از 4000 متر در دقیقه یا جایی که باید از سیم پیچی نواری جلوگیری شود مورد نیاز است.
6. الزامات یکپارچه سازی - پروتکل گذرگاه کنترل (Profibus، EtherNet/IP، Modbus TCP) و اینکه آیا بادگیر باید سیگنال‌های سرعت بلادرنگ را از یک Godet بالادست دریافت کند، تأیید کنید.
7. ردپا و ارتفاع سقف - بادگیرهای برجک با 8 موقعیت دوک به مساحت کف تقریباً 1200 × 900 میلی متر در هر واحد نیاز دارند. ارتفاع سقف باید به قوس کامل بوبین اجازه دهد (حداقل 2400 میلی متر فاصله).

نمونه های پیکربندی توصیه شده

برای یک خط معمولی 48 موقعیت FDY که PET را اجرا می کند (به عنوان مثال، با سرعت 4200 متر در دقیقه)، یک برجک دوکی Jiaxing Shengbang، سروو AC، تراورس الکترونیکی، HMI زیمنس پیکربندی توصیه شده است. برای خطوط بالاتر از 5000 متر در دقیقه یا جایی که denier CV KPI کیفیت اولیه است، ارتقا به برجک سفارشی طراحی شده توسط Jiaxing Shengbang بهترین انتخاب است.

نصب، راه اندازی و بهره برداری روزانه از ویندر را بردارید

نصب صحیح مستقیماً بر کیفیت سیم پیچ طولانی مدت تأثیر می گذارد. در هنگام راه اندازی مراحل زیر را دنبال کنید:

1. تسطیح - از یک سطح دقیق (دقت ≤0.02 میلی متر بر متر) برای بررسی افقی بودن محور دوک استفاده کنید. شیب بیش از 0.05 میلی متر بر متر باعث مهاجرت محوری نخ و بسته های مخروطی می شود.
2. همسویی با خدایان - مسیر رزوه از آخرین گودت تا راهنمای تراورس باید با زاویه 0.5 ± 0 درجه در صفحه تراورس وارد سیم پیچ شود. ناهماهنگی باعث ایجاد لبه می شود.
3. کالیبراسیون کشش اولیه - یک بوبین خالی را بارگیری کنید، دوک را با 50 درصد سرعت هدف اجرا کنید، و خروجی لودسل را با یک تنش سنج کالیبره شده که درون خط قرار داده شده است مقایسه کنید. بهره سروو را تا زمانی تنظیم کنید که دو قرائت در محدوده استاندارد توافق کنند.
4. تست چرخه Doff - قبل از رزوه کشی زمان های خاصی (مثلاً 10) چرخه خاموش شدن خودکار بدون نخ را اجرا کنید. زمان نمایه سازی برجک و اینکه تیغه گیر در هر چرخه به طور تمیز درگیر می شود را بررسی کنید.
5. پارامترهای اجرای اول تولید - از 80 درصد سرعت هدف شروع کنید. فشار رول تماسی را روی آن تنظیم کنید 12-15 N برای POY یا 8-10 نیوتن برای اسپندکس . همزمان با نظارت بر بازخوانی تنش و هندسه بسته، سرعت را با افزایش 5 درصد افزایش دهید.

بهترین شیوه های عملیات روزانه

• لباس راهنمای تراورس را روزانه بازرسی کنید. هنگامی که عمق شیار از آستانه ایمنی فراتر رفت، تعویض کنید تا از امتیازدهی نخ جلوگیری شود.
• لاگ روند تنش HMI را در شروع هر شیفت بررسی کنید. انحرافات بیش از حد آستانه ایمنی از خط پایه نشان دهنده یک مشکل یاتاقان، تسمه یا راهنما است که قبل از ایجاد شکستگی نیاز به بررسی دارد.
• سطح رول تماسی را تمیز نگه دارید. هوای فشرده را برای از بین بردن بقایای مگس و پایان به طور منظم (به عنوان مثال، هر 2 ساعت یا بیشتر) روی خطوط با انعقاد بالا اعمال کنید.

تعمیر و نگهداری، سرویس و عیب یابی

یک برنامه تعمیر و نگهداری ساختاریافته تنها راه مقرون به صرفه برای افزایش عمر مفید سیم پیچ است. Jiaxing Shengbang فواصل زیر را بر اساس داده های میدانی از بیش از 1000 واحد نصب شده توصیه می کند:

برنامه نگهداری برنامه ریزی شده

• روزانه: شیار تراورس را تمیز کنید. بازخوانی تنش را تأیید کنید. سفر بازو را بازرسی کنید.
• هفتگی: بلبرینگ اسپیندل را روغن کاری کنید (روغن اسپیندل ISO VG 32، 0.5 میلی لیتر در هر دوک)؛ کشش تسمه را در درایو رول تماسی بررسی کنید. صفحه نمایش HMI را تمیز کنید و گزارش هشدار را تأیید کنید.
• ماهانه: بررسی خروجی کامل دوک (حداکثر تحمل: 0.008 میلی متر TIR)؛ پیچ و مهره های قفل برجک کنترل گشتاور؛ بررسی پارامترهای درایو سروو در برابر رکورد راه اندازی.
• سالانه: یاتاقان های اسپیندل را تعویض کنید (مجوز ESKY آلمان و تولید شده توسط Jiaxing Shengbang)؛ بازسازی مکانیزم بادامک تراورس؛ تست کامل عایق الکتریکی سروو موتورها را انجام دهید.

خطاها و راه حل های رایج

• سیم پیچی روبان (روکش سیم پیچ) - علت: نسبت تراورس نزدیک به یک عدد کامل قفل شده است. راه حل: پارامتر نرم افزار ضد الگو (گام-دقت) را فعال کنید. تنظیم سرعت تراورس ± 0.3٪.
• ایجاد لبه روی بسته - علت: ناهماهنگی راهنما یا فرسودگی شیار تراورس. راه حل: تراز مجدد مسیر موضوع. اگر عمق شیار از 0.15 میلی متر بیشتر شد، راهنمای تراورس را تعویض کنید.
• شکار تنش (خوانش تنش نوسانی) - علت: افزایش بیش از حد سروو یا سایش یاتاقان رول تماسی. راه حل: کاهش 10% افزایش P اندازه گیری خروجی رول تماس. اگر خروجی بیش از 0.02 میلی متر باشد یاتاقان را تعویض کنید.
• شکست خاموش / انتقال از دست رفته - علت: ساییدگی تیغه گیر یا سرعت نمایه سازی کم برجک. راه حل: تعویض تیغه. تأیید کنید که فشار هیدرولیک یا سروو مطابق با مشخصات است (معمولاً ≥6 بار برای سیستم های هیدرولیک).
• بسته های مخروطی - علت: شیب دوک یا فشار تماس غیریکنواخت. راه حل: سطح مجدد دوک نخ ریسی. یکنواختی فشار رول تماسی در عرض بسته را با یک نیروی سنج کالیبره شده بررسی کنید.

گیاهانی که از گزارش برنامه پیشنهادی Jiaxing Shengbang پیروی می کنند میانگین زمان بین خرابی ها (MTBF) بیش از 14000 ساعت کارکرد در سیم پیچ های سری SB-TW—تقریباً 19 ماه کارکرد مداوم سه شیفت قبل از هر رویداد توقف برنامه ریزی نشده.

تاثیر Take Up Winders بر کارایی و هزینه تولید

مورد مالی یک سیم پیچ اتوماتیک مدرن بر روی چهار اهرم قابل اندازه گیری ساخته شده است:

• کاهش نیروی کار: یک خط POY 96 موقعیت با خاموش کردن دستی به 6 دافر در هر شیفت (3 شیفت = 18 FTE) نیاز دارد. یک بادگیر خودکار آن را به 2 در هر شیفت کاهش می دهد (6 FTE) صرفه جویی در حدود 180،000 تا 320،000 دلار در سال بسته به نرخ دستمزد محلی
• کاهش ضایعات شکستگی انتهایی: کاهش 1 درصدی نرخ شکستگی در خط 48 موقعیت FDY با سرعت 4000 متر در دقیقه باعث صرفه جویی در حدود 720 کیلوگرم نخ تمام شده در روز می شود، یعنی 3.50 دلار در کیلوگرم. 920000 دلار در سال بازیابی شد .
• بازده کیفیت اول بهبود یافته: کنترل تنش محکم تر، نرخ بسته بندی با کیفیت را افزایش می دهد، بسیار بهبود یافته است، می تواند به طور قابل توجهی حجم خرد کردن مجدد را کاهش دهد و نرخ پذیرش مشتری را بهبود بخشد.
• چرخه خاموش شدن سریعتر: خاموش شدن خودکار در 2 ثانیه در مقابل خاموش کردن دستی 45 ثانیه ای، زمان خاموشی هر موقعیت را تا 96 درصد کاهش می دهد و 0.4 تا 0.8 درصد اضافی از زمان کار موثر خط را به همراه دارد.

در مجموع، این پیشرفت‌ها معمولاً a دوره بازپرداخت کامل 12 تا 24 ماه بسته به مقیاس خط و عملکرد خط پایه فعلی، در یک Jiaxing Shengbang به طور خودکار سرمایه گذاری بادگیر را انجام می دهد.

روندهای صنعت و تحولات آتی

چهار جهت فناوری در حال تغییر شکل دادن به طراحی بادگیر در سال‌های 2025-2028 هستند:

• سرعت بالای 7000 متر در دقیقه - فرآیندهای FDY نسل بعدی 7500 متر در دقیقه را هدف قرار می دهند. برای دستیابی به این هدف، یاتاقان‌های اسپیندل هواست، میله‌های تراورس فیبر کربنی و میرایی ارتعاش فعال در ساختار برجک نیاز دارد. Jiaxing Shengbang در حال حاضر در حال آزمایش میدانی نمونه اولیه SB-TW7 خود در تاسیسات شریک است.
• نظارت بر کیفیت درون خطی - حسگرهای قطر بسته مبتنی بر لیزر و تشخیص ناهنجاری تنش مبتنی بر هوش مصنوعی در حال تبدیل شدن به استاندارد هستند. SB-TW6 Jiaxing Shengbang در حال حاضر از صادرات داده های OPC-UA برای ادغام با سیستم عامل های کیفیت MES و AI پشتیبانی می کند.
• بهره وری انرژی - درایوهای سروو احیا کننده انرژی ترمز را در طی مراحل کاهش سرعت بازیابی می کنند. در واحدهای سیم پیچ اتوماتیک با سرعت بالا، این می تواند مصرف انرژی هر اسپیندل را 8 تا 12 درصد در مقایسه با درایوهای معمولی کاهش دهد.
• سیم پیچ چند طرفه فشرده — تقاضا برای سیم پیچ های 12 و 16 انتهایی در خطوط ویژه با عرض باریک در حال رشد است که توسط تولید کنندگان نخ های تقویت کننده کابل های نوری و میکروفیبر دنیر بسیار ریز هدایت می شود.

سوالات متداول (سؤالات متداول)

Q1: تفاوت بین یک سیم پیچ و یک ماشین سیم پیچ معمولی چیست؟

سیم پیچی در راستای فرآیند ریسندگی است و باید نخ را مستقیماً از ریسندگی با سرعت خط بدون توقف بپذیرد. یک ماشین روپیچ معمولی بسته های از قبل تشکیل شده را به صورت آفلاین با سرعت های پایین تر و متغیر پردازش می کند. الزامات کشش، سرعت و خاموش کردن اساساً متفاوت است - یک سیم پیچ باید با سرعت 2000 تا 6000 متر در دقیقه تحت شرایط تولید مداوم کار کند.

Q2: چگونه تنش را برای جلوگیری از سیم پیچی روبان (روکش سیم پیچ) کنترل می کنید؟

سیم پیچی روبان زمانی اتفاق می افتد که نسبت تراورس برابر یا نزدیک به یک کسر منطقی باشد و باعث می شود لایه های متوالی روی همان مارپیچ فرود آیند. راه حل یک الگوریتم گام دقیق (یا ضد الگو) است که به طور مداوم نسبت سرعت پیمایش را به مقدار کمی (معمولاً 0.1-0.5 ±٪) برای جلوگیری از روکش سیم پیچ تغییر می دهد. در Jiaxing Shengbang واحدهای بادگیر، این یک پارامتر قابل تنظیم در HMI است. محدوده دیتر توصیه شده برای POY استاندارد ± 0.25٪ است.

Q3: نصب و راه اندازی چقدر طول می کشد و آیا پشتیبانی در محل در دسترس است؟

نصب سیم پیچ استاندارد 8 اسپیندل، شامل تراز، کابل کشی و آزمایش تولید، حداقل به 3 تا 5 روز کاری نیاز دارد. Jiaxing Shengbang مهندسان کارخانه را برای راه اندازی در محل در سرزمین اصلی چین اعزام می کند. تاسیسات خارج از کشور از طریق شرکای خدمات محلی مجاز در آسیای جنوب شرقی، جنوب آسیا و ترکیه پشتیبانی می شوند.

Q4: آیا همان take up winder می تواند هم POY و هم FDY را اجرا کند؟

در اصل، پلت فرم سخت افزاری یکسانی می تواند هر دو نوع نخ را بپیچد، اما نقطه تنظیم کشش، فشار رول تماس و زاویه تراورس باید در هنگام تعویض محصولات مجددا پارامترسازی شوند. Jiaxing Shengbang ذخیره‌سازی دستور غذا (حداکثر 50 برنامه محصول نام‌گذاری شده) را در HMI خود ارائه می‌دهد، به یک دستگاه اجازه می‌دهد بین برنامه‌های POY و FDY به راحتی جابجا شود و به شرطی که محدوده سرعت سازگار باشد.

Q5: زمان تحویل قطعات یدکی چقدر است؟

Jiaxing Shengbang حداقل 2 سال ضمانت موجودی قطعات یدکی را برای تمام مدل های تولید فعلی حفظ می کند. اقلام پوشیدنی سریع (Shift Fork، راهنماهای تراورس، چاک ها، یاتاقان ها) برای ارسال در همان هفته در انبار نگهداری می شوند. کیت‌های یاتاقان اسپیندل و ماژول‌های سروو درایو معمولاً در عرض 5 تا 7 روز کاری در سطح بین‌المللی ارسال می‌شوند.

نتیجه گیری

انتخاب سیم پیچ مناسب یکی از اهرم ترین تصمیمات تجهیزات تولید کننده فیبر است. انتخاب بین انواع سیم پیچ، رتبه بندی سرعت و سطوح اتوماسیون مستقیماً هزینه کار، نرخ شکستگی نهایی، بازده کیفیت اول و در نهایت سودآوری هر کیلوگرم نخ تولید شده را تعیین می کند.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. طیف کاملی از سیم پیچ های خودکار را ارائه می دهد - از سطح ورودی برای خطوط POY تا پلت فرم پرسرعت برای FDY - با پشتیبانی از داده های عملکرد میدانی مستند، پشتیبانی راه اندازی در محل، و زنجیره تامین قطعات یدکی تضمین شده.

فرقی نمی‌کند خط ریسندگی جدیدی را مشخص کنید، تجهیزات سیم پیچ قدیمی را ارتقا دهید، یا مشکلات مزمن کیفیت را در یک نصب موجود عیب‌یابی کنید، تیم فنی Jiaxing Shengbang می‌تواند یک پیشنهاد دقیق مطابق با نوع فیبر خاص، سرعت خط و اهداف اتوماسیون شما ارائه دهد.

تماس با Jiaxing Shengbang Mechanical Equipment Co., Ltd. برای درخواست مشاوره انتخاب سیم پیچ، برگه اطلاعات فنی دقیق، یا ترتیب بازدید از کارخانه. از وب‌سایت رسمی بازدید کنید یا مستقیماً با تیم مهندسی فروش تماس بگیرید تا در مورد نیازهای تولید خود صحبت کنید و توصیه‌ای سفارشی را دریافت کنید.
